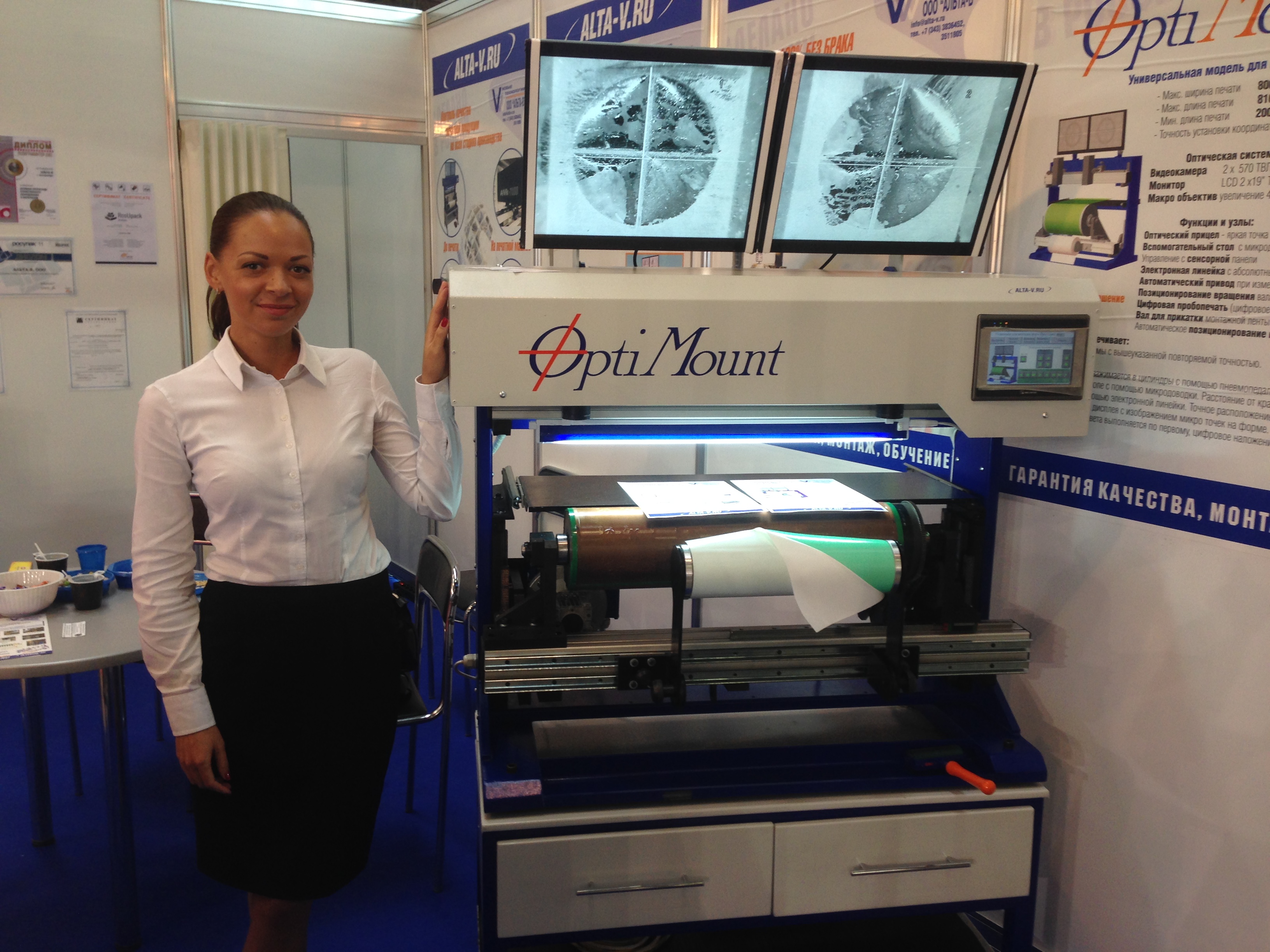

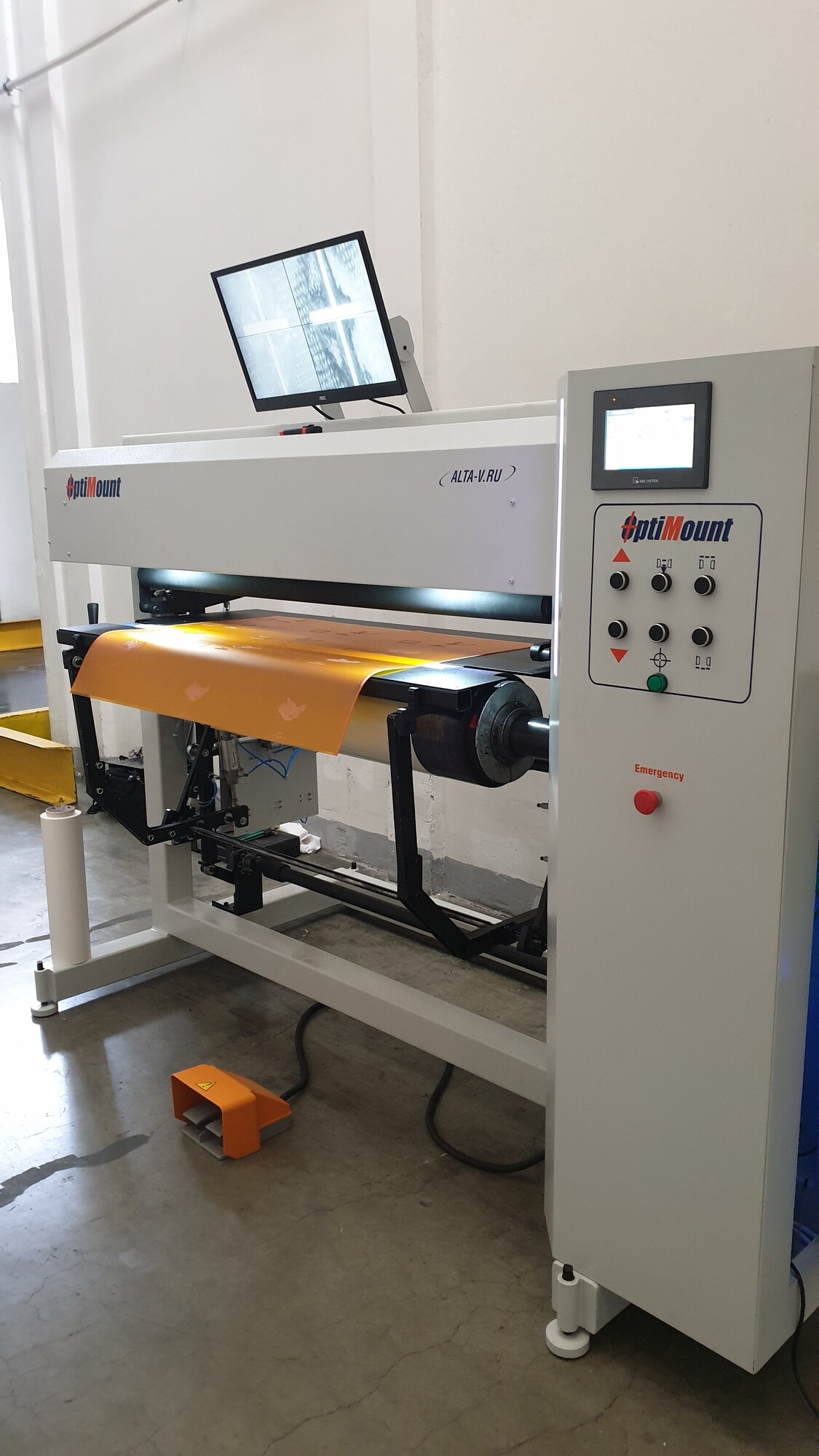

Установка для монтажа полимерных форм УТН-3. Напольный вариант для гильз
- Для повышения качества флексопечати
- Минимизация человеческого фактора
- Сокращения времени на запуск
- Уменьшения количества брака
- Увеличения производительности при
монтаже в несколько ручьев
- Увеличение 4x5 мм на экран 23 ``
- Точность позиционирования 0,01 мм
- Вспомогательные столы
- Электронная линейка
- Лазерная подсветка меток
- Возможность совместить несколько типов валов/гильз в одной установке
- Полуавтоматическая прикатка формы и ленты
- Позиционирование вращения вала/гильзы
- Полу автоматическое управление
- Гибкость и индивидуальный подход в изготовлении
Конструкция обеспечивает:
Монтаж печатной флексоформы с вышеуказанной повторяемой точностью.
Возможность монтажа форм не только по специальным микрозасечкам(перекрестие, микроточки), но и по элементам печати.
Монтаж липкой ленты быстро и точно.
Принцип работы
Гильза одевается на консольно закрепленный вал – мандрель с помощью подачи воздуха. Воздух подается в вал с помощью тумблера. Гильза фиксируется в замок. При изменении диаметра вала/гильзы оптическая система поднимается/опускается под фокусное расстояние камер кнопками с пульта. Печатная форма позиционируется вспомогательном столе (опция). Расстояние от края вала (или относительно другой формы) устанавливается с помощью электронной линейки (опция). Точное расположение формы соответствует совпадению перекрестия на экране дисплея с изображением микро точек. По достижению этого форма приводится в контакт с липкой лентой.

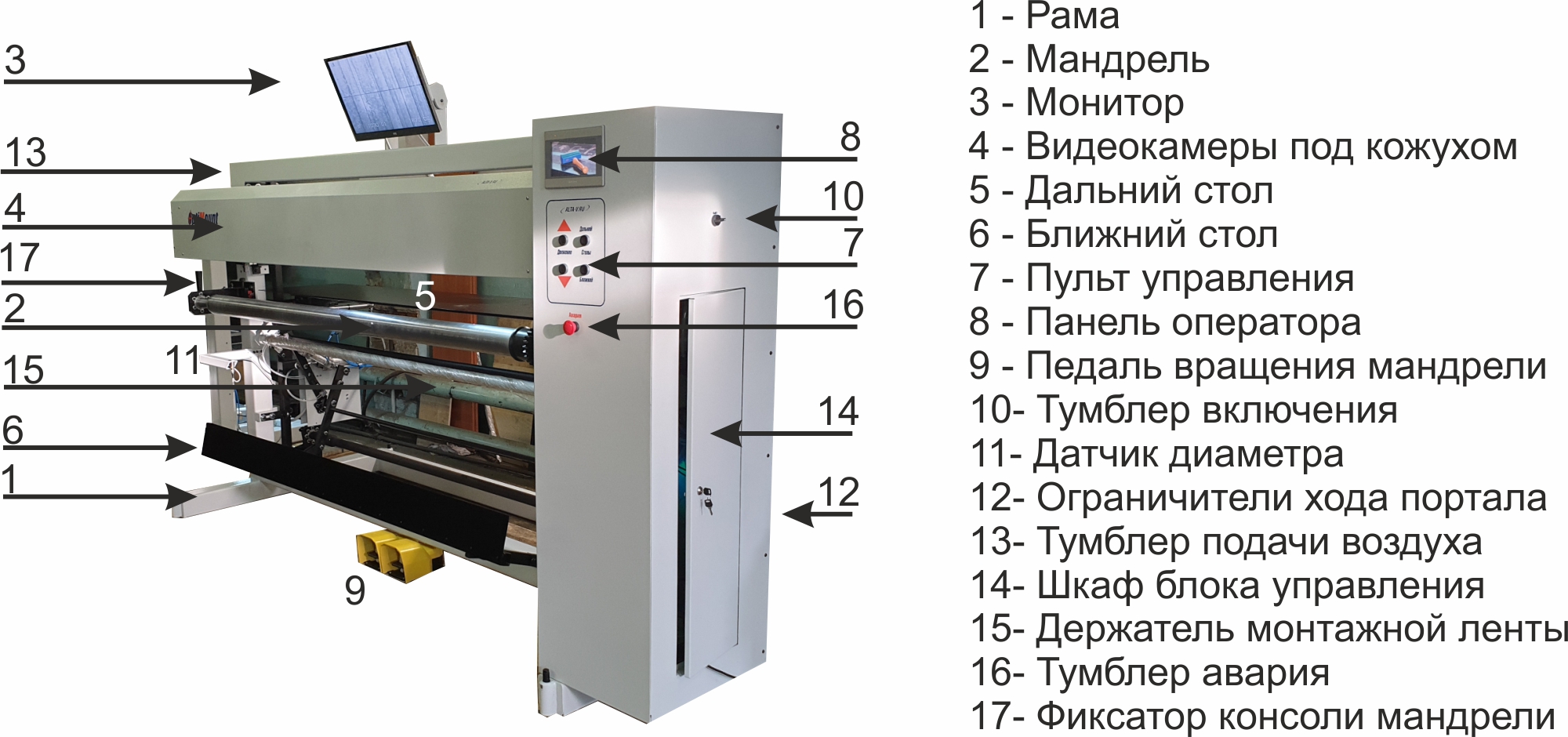

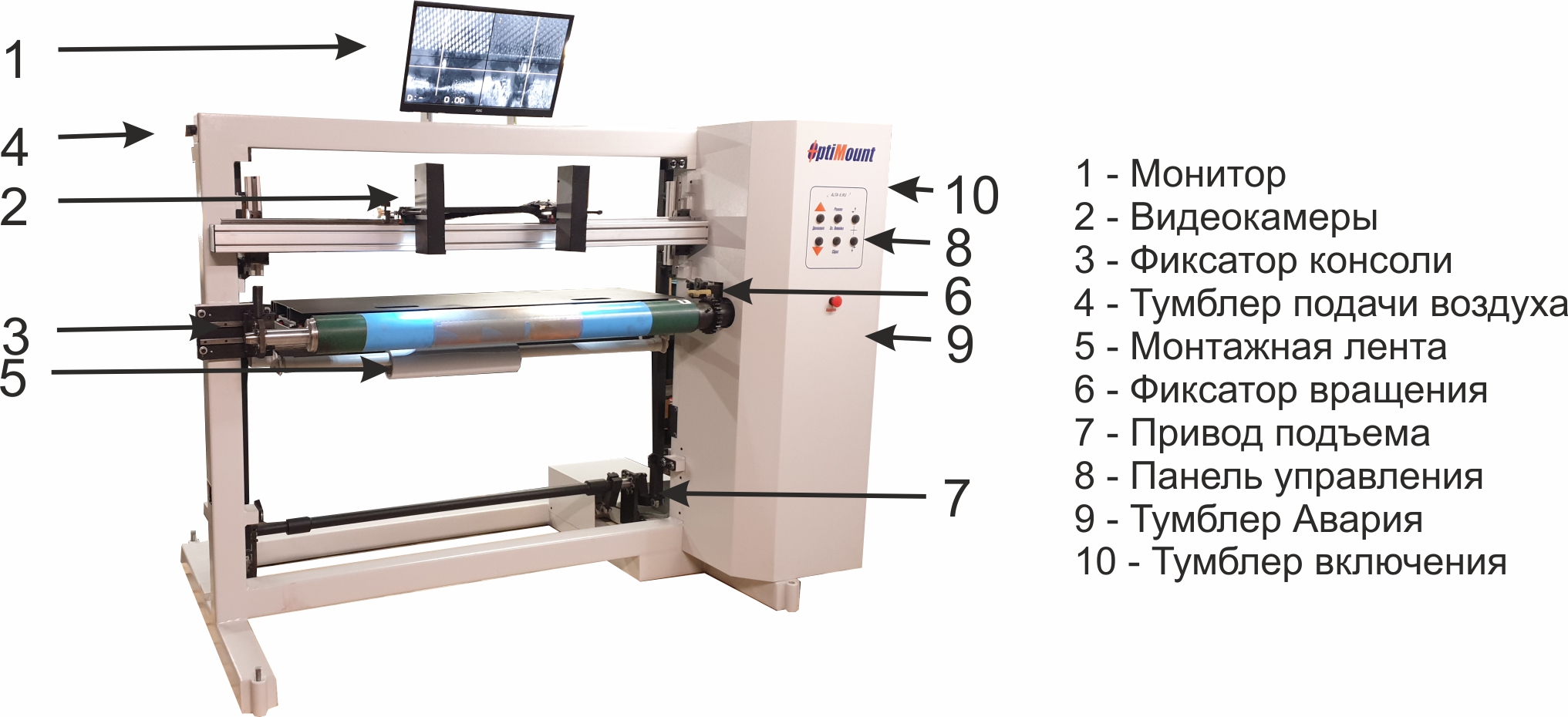

Базовая конфигурация
В системе установлены:
- Доводчик камеры (для малых перемещений)
- Кабель укладчик проводов (для подвижных узлов – камеры)
- Фиксатор вала от проворота при монтаже
- Оптическая система:
Видеокамера 2 х черно-белая AHD, 1/3”
Монитор 1 х LCD 23» с оптическим крестом
Макрообъектив увеличение оптическое, размер на мониторе 4х5 мм
Привод подъема/опускания при изменении диаметра вала/гильзы
Подъем опускание двигателем с пульта управления
Мандрель/воздушный вал несъемная, консольно закреплена
Дополнительные опции:
- Вспомогательные подвижные столы. Для быстроты и удобства позиционирования печатной формы. Пневматический привод – управление с пульта. Отдельно ближний и дальний столы.
2. Электронная линейка с цифровым выходом. Необходима для точного позиционирования печатной формы от края/центра вала или относительно других форм при монтаже нескольких ручьев. Индикация значений на мониторе или на сенсорной панели (опция). Для одной камеры.
- Дополнительная камера с макрообъективом. Служит для удобства монтажа нескольких ручьев одновременно.
- Сенсорный пульт и ПО для управления установкой
Программное управление:
- ближний стол
- дальний стол
- электронная линейка
- позиционирование вращения вала по программе
- подъем/опускание оптической системы кнопками и автоматически по таблице
- учет времени работы над заказом, память точек и схемы монтажа по заказам
5. Привод вращения гильзонесущего вала, управление педаль, реверс, одна скорость. Позиционирование вращения, предустановка в ноль (относительно замка), заданный угол поворота. Для монтажа по ручьям со смещением, по программе.
6. Прижимной вал для прикатки формы, управление пневмоцилиндрами кнопкой с пульта. Для полуавтоматической прикатки формы, управление ножной педалью вперед/назад.
7. Позиционирование видеокамеры по программе (замена ручного позиционирования). Автоматическое позиционирование видеокамер по заданным координатам, прямое задание и работа по ручьям. Поддержка Smart GPS
