Зачем нужна автоматизация системы контроля печати?
В современной полиграфии, особенно в сегментах гибкой упаковки и этикетки, ручные методы контроля печати и выборочная проверка уже не обеспечивают необходимого уровня качества и экономической эффективности. Скорость печати достигает сотен метров в минуту, а стоимость брака из-за пропущенных дефектов может быть колоссальной. Только автоматизированные цифровые средства инспекции способны решить задачу контроля качества в реальном времени, определяя технологические отклонения до того, как они станут заметны глазу. В центре выбора сегодня находятся две технологии: видеосистемы с матричной камерой и видеосистемы 100% инспекции с линейной камерой.
-
Принцип действия и фундаментальные различия
Понимание принципиальной разницы в работе этих систем контроля печати — ключ к обоснованному выбору.
Видеосистемы с матричной камерой (стробоскопические) (примеры: Xenon стробоскопы, Luma, Nireco)
- Физический принцип: Эти системы используют короткие импульсные вспышки ксеноновой лампы. Частота вспышек синхронизируется со скоростью движения полотна, создавая для оператора иллюзию «остановки» движения. Матричная камера фиксирует это статичное изображение.
- Роль оператора: Контроль печати остается субъективным. Обнаружение дефектов полностью зависит от опыта, внимания и усталости оператора, который просматривает изображение на мониторе.

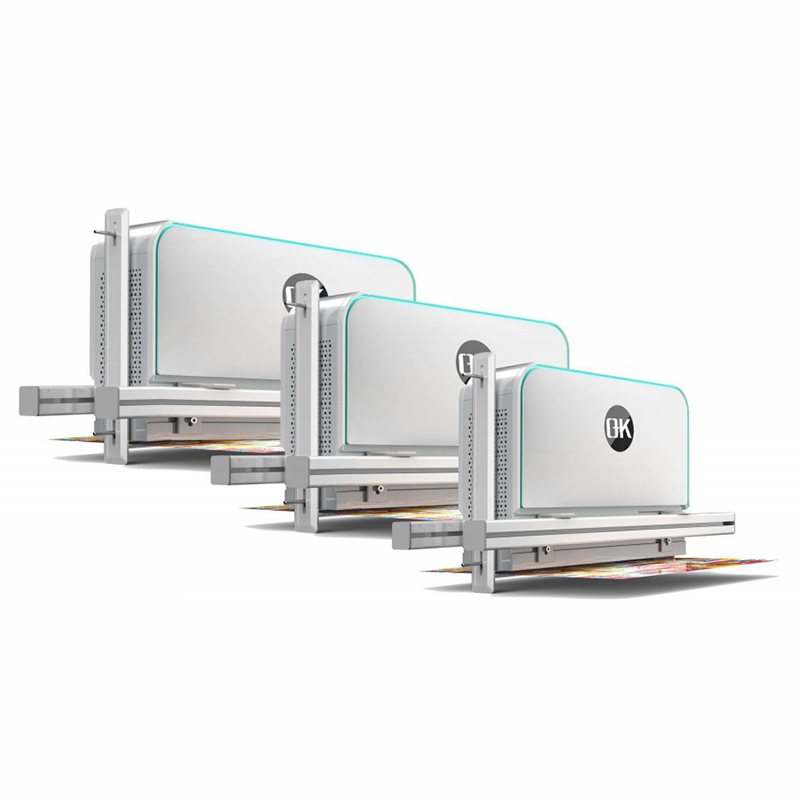

Системы 100% инспекции с линейной камерой (примеры: BST PRO, AVT, Erhardt+Leimer, Keyence, российские «Альта-В» ALVK-7000, O+K 4000, O+K 8000)
- Физический принцип: В отличие от матричных, линейные камеры построчно сканируют полотно. Синхронизация с энкодером печатной машины обеспечивает точное соответствие сканирования скорости движения. Полученный непрерывный поток данных анализируется программным обеспечением, которое сравнивает каждую линию с эталонным изображением.
- Роль автоматизации: Контроль объективен. ПО автоматически обнаруживает, классифицирует и документирует дефекты по заранее заданным алгоритмам, исключая человеческий фактор.
Ключевое различие: Видеосистема с матричной камерой (стробоскоп) — это инструмент для визуального мониторинга, тогда как система с линейной камерой — это комплекс автоматизированного контроля с объективной фиксацией результатов.
-
Сравнение по критичным для производства параметрам
Следующая таблица наглядно демонстрирует операционные различия двух технологий.
|
Критерий |
Видео системы контроля (матричные камеры) |
Системы 100% инспекции (линейные камеры)
|
|
Основная функция |
Визуальный мониторинг, позволяющий оператору увидеть полотно |
Автоматическое обнаружение, классификация и документирование дефектов
|
|
Покрытие контроля |
Выборочное (оператор смотрит на определенную зону) |
100% площади полотна
|
|
Тип камеры и данные |
Матричная камера (один кадр) |
Линейная камера (непрерывный поток данных)
|
|
Обнаружение дефектов |
Зависит от внимания оператора. Позволяет увидеть крупные, явные дефекты. |
Автоматическое, по заранее заданным алгоритмам. Находит микродефекты, невидимые глазу.
|
|
Документирование |
Отсутствует |
Полная база данных дефектов с привязкой к метру, карты дефектов, отчеты для каждого заказа
|
|
Вовлеченность персонала |
Постоянная (оператор должен смотреть на экран) |
Минимальная (реагирование на сигналы системы)
|
|
Скорость работы |
Эффективность падает с ростом скорости |
Прямо рассчитана на высокие скорости (линейные камеры TDI работают на скоростях до 250 кГц и выше)
|
|
Интеграция с АСУ ТП |
Практически отсутствует |
Возможность передачи данных в MES/ERP, сигнализация для автоматической отбраковки
|
-
Операционные и экономические последствия обеих систем контроля печати
Влияние на брак
- Матричная камера (стробоскоп): Позволяет снизить уровень пропущенного брака на 15–20% за счет оперативного реагирования на явные дефекты.
- Система 100% инспекции: Снижает брак на 80–95%, поскольку предотвращает массовые пропуски, обнаруживает микродефекты и полностью исключает человеческий фактор.
Возврат на инвестиции (ROI)
- Матричная камера (стробоскоп): Низкая начальная стоимость (от $5 000–30 000) обеспечивает окупаемость за счет спасения нескольких крупных тиражей от перепечатки.
- Система 100% инспекции: Высокая начальная стоимость ($30 000–80 000 и выше) компенсируется ежедневной экономией. Окупаемость за 12–24 месяца достигается за счет радикального снижения потерь материалов, сокращения рекламаций и репутационных рисков, а также интеграции в цифровое производство.
Требования к персоналу
- Для работы с матричными камерами (стробоскоп) требуется оператор, способный к длительной концентрации.
- Для системы 100% инспекции нужен оператор с навыками работы с ПО для настройки рецептов и анализа отчетов, а также инженер для периодического обслуживания.
-
Сводный анализ: Сильные и слабые стороны систем контроля печати
Сильные стороны видеосистем с матричной камерой (стробоскоп):
- Низкая цена и простота внедрения.
- Наглядность и быстрое освоение персоналом.
- Решение для базового контроля на линиях малой и средней скорости.
Их слабые стороны:
- "Человеческий фактор" — усталость и субъективность.
- Отсутствие документации и анализа первопричин брака.
- Невозможность обнаружения микродефектов.
Сильные стороны систем 100% инспекции:
- Полная объективность и повторяемость контроля.
- Работа на высоких скоростях и документирование каждого дефекта.
- Интеграция в АСУ ТП и возможность автоматической отбраковки.
- Дополнительные функции, такие как 100% верификация кодов маркировки «Честный ЗНАК».
Их слабые стороны:
- Высокие капитальные затраты.
- Сложность первоначальной настройки и внедрения.
-
Итоговые рекомендации и сфера применения систем контроля печати
Система на матричной камере (стробоскопическая) — разумный выбор для:
- Малых и средних типографий с ограниченным бюджетом.
- Производств со скоростями до 300 м/мин.
- Задач, где достаточно контроля явных дефектов (цвет, крупные пятна).
Система 100% инспекции с линейной камерой — критически важный актив для:
- Крупных типографий, работающих с премиальной упаковкой (фармацевтика, косметика).
- Высокоскоростных линий (свыше 400 м/мин).
- Предприятий, внедряющих принципы «Индустрии 4.0» и нуждающихся в оцифровке данных о качестве.
- Производителей, для которых обязательна надежная верификация кодов маркировки.
Этапы оснащения: Эти системы контроля печати можно рассматривать как последовательные шаги. Начать с системы с матричной камерой (стробоскоп) для базового контроля, а с ростом бизнеса перейти на систему 100% инспекции. Однако если бюджет и стратегические цели позволяют, прямое инвестирование в систему 100% инспекции является более выгодным долгосрочным решением, которое сразу выводит контроль качества на принципиально новый уровень.
Мы надеемся, этот подробный анализ поможет вам принять взвешенное технологическое решение, компания «Альта-В».
